El proyecto consiste en un terminal marítimo de importación diseñado para recepcionar buques de 37.300 m3 de capacidad aproximada, con Gas Licuado refrigerado a -45 °C. El combustible recibido será almacenado en un estanque para luego ser entregado a distribuidores locales en formato granel y cilindro.

  • Estanque Refrigerado
  • Terminal Marítimo
  • Tuberías
  • Sistema de Gasificación
  • Mesa de Carga y Carrusel de Cilindros

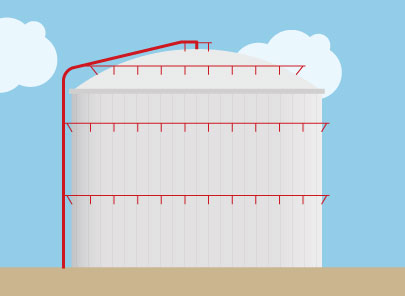

El Gas Licuado se almacenará en un estanque de 45.000 m3 que mantendrá el gas en estado líquido al estar refrigerado a una temperatura constante de -45 °C. El estanque es de 52 metros de diámetro y 36 metros de altura.

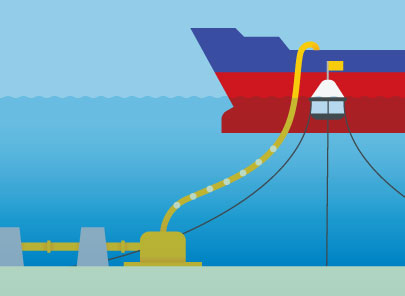

Terminal Gas Caldera es un terminal multiboya, es decir, sin un muelle visible. De esta forma permite el libre tránsito de embarcaciones cuando el buque no está recalado, y no altera el paisaje de la bahía. Está compuesto por 3 boyas y 1 rejera, que permiten el amarre de buques de hasta 225 metros de eslora. El buque descarga el Gas Licuado a través de tuberías flexibles, que luego se conectan con la tubería submarina.

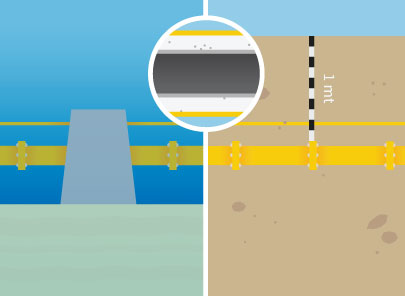

Una vez conectado el buque por medios de los flexibles, una tubería fija se extiende por el fondo marino apoyada por bloques de hormigón. Al salir a tierra se extiende enterrada al menos a 1 metro de profundidad. De esta forma la tubería se encuentra resguardada y permite el libre tránsito de embarcaciones o de vehículos terrestres. Se utilizará una tubería coaxial concéntrica, donde la tubería interior es de 14” y la exterior de 17”, separadas por un aislante térmico que asegura que la temperatura del Gas Licuado en estado líquido se mantendrá constante.

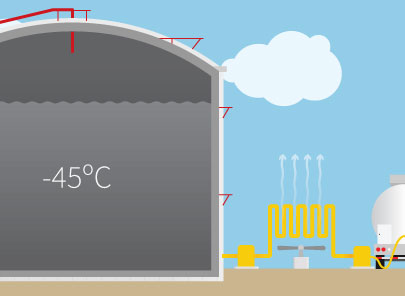

Para poder ser cargado en camiones granel o en cilindros, el Gas Licuado debe ser calentado desde -45 °C a más de -5 °C. Para esto se utilizarán calentadores ambientales, evitando el uso de agua de mar u otros procesos de combustión que puedan contaminar.

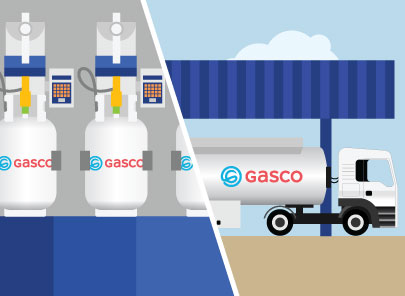

El Gas Licuado será cargado en formato granel a camiones cisterna a través de mesas de carga, que consisten en sistemas de bombeo que mediante mangueras cargan el gas al interior de los camiones. También existirá un carrusel de cilindros que permitirá la carga de formatos de 5, 11, 15 y 45 Kgs.

¿Por qué Caldera?

Mini Mapa
Mapa Grande

Ubicación Estratégica

La bahía de Caldera posee una ubicación geográfica que permite abastecer toda la zona norte, desde la XV región hasta la IV región, de forma económica y eficiente.

Conectividad

La planta tendrá salida directa a la ruta 5 norte, teniendo así una conectividad privilegiada para conectar con todo el norte, sin afectar el tráfico local.

Costas Privilegiadas

La tranquilidad de las aguas de la bahía de Caldera son las mejores de la zona norte del país para la instalación de un Terminal, ya que permiten la recalada de buques de forma segura durante gran parte del año.

Servicios Portuarios Desarrollados

La Bahía de Caldera posee todos los servicios portuarios necesarios para operar un Terminal de estas características, tales como remolcadores, barcazas, astilleros, entre otros.

Operación

Seguridad

Terminal Gas Caldera contará con todas las medidas necesarias para resguardar la seguridad de las personas de la comunidad, el patrimonio y el medioambiente.

Para el desarrollo del terminal se realizó un estudio de riesgos bajo una normativa nacional e internacional.

Todas las instalaciones y equipos contaran con un plan de inspecciones periódicas y mantenimientos preventivos.

La industria del Gas Licuado es una de las más seguras del rubro energético y cuenta con los más altos estándares y normativas. La planta del Terminal Gas Caldera se diseñó bajo normativa DS108/2014, NFPA58/2011 y API SID 2510/2001.

Todas las instalaciones, en especial aquellas que almacenan combustibles, serán construidas con obras civiles antisísmicas.

Al ser un terminal submarino, las instalaciones se encuentran protegidas ante la eventualidad de un tsunami. Además, las instalaciones terrestres se proyectan a 15 metros sobre el nivel del mar, que es la cota de protección establecida por la autoridad.

Elementos de Seguridad

Válvula de alivio para estabilizar la presión del estanque.

Estanque de Gas Licuado.

Estanque de gas licuado.

Dos sistemas de refrigeración independientes para mantener el estanque en -45 grados

Piscina de contención en caso de derrame.

Detectores de fuga de gas.

Red contra incendios con 6 mil metros cúbicos de agua de respaldo, con independencia de 4 horas.

Detectores de llama.

Antorcha para evitar emanaciones de gas licuado.

Sensores de nivel, presión y temperatura.
